Takkasydän kuvia
.jpeg)

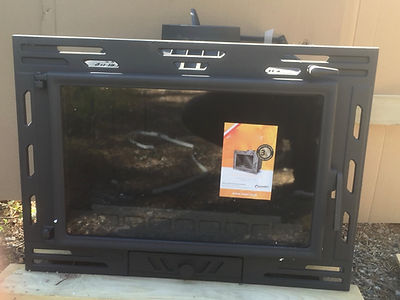

TS Takkasydämen sivuilla oleva konvektio-rivoitus tehostaa lämmön sitoutumista kiertoilmaan. Takkasydämen yläosan ja peräosan massiiviset valurautalevyt sitovat lämpöä.
Valurautainen arina ja liekinohjain takaavat tehokkaan polton.
.jpeg)
Hormiputken kaulus sijaitsee noin 140mm takkasydämen etureunasta.
Kaulus on hieman alaspäin kartiomainen.
Hormiputken asennusta helpottaa, kun sovittaa putken alapäätä kaulukseen etukäteen.
TS Takkasydämen ja avotakan suuaukon väliin on jäänyt rako, joka on peitetty laatalla. Laatta on liimattu kitillä ja laatan takana on tyhjää. Laattojen taakse jäänyt tiilirivi on merkitty kuvaan punaisella viivalla. Kuvan kohteessa kaksi isoa laattaa. Näppärää. Tumpelollekin helppo asentaa.
TS Takkasydämen mitat
Huomio, että TS Takkasydämen korkein kohta on hormiputken kauluksen päällä 520mm ja että takkasydäntä ympäröivä valurautainen, noin 20mm paksu kehys, kooltaan 680x490mm on kiinteä.
Takkasydän asennetaan suoralle, tasaiselle pohjalle. Myös edusta on oltava tasainen, jotta tuhkaluukku mahtuu aukeamaan.
TS Takkasydän ylhäältä kuvattuna
Takkasydämen laidoilla on ilmankiertoa edistävät konvektiorivat.
Takkasydämen ja takan kuoren väliä ei tiivistetä, vain välihormiputken ja hormin väli tiivistetään kivivillalla.
Jeremias -hormiputki on TS Takkasydämen asennukseen sopiva. Se on 2-seinäminen, CE-hyväksytty T600 -luokan putki,
halkaisijaltaan 180mm. Putki on jämäkkä, ei veny eikä painu kasaan, mutta taipuu. Jeremias on saksalainen ja sillä on 25 vuoden takuu. Se ei ole ilmastointiputki eikä kevythormi. Tarkat tiedot kyseisestä hormiputkesta ja vaatimuksenmukaisuustodistuksen uudisrakentamisen rakennuslupaa varten löydät tästä. Yleisimmin myymme putkea 1 metrin pätkissä.
Takkasydän pitää mahtua suuaukkoon kokonaan
Lämminilmaventtiili
Suljettava lämminilmaventtiili avotakan kuoreen. Asennuskehys on mukana. Koko 150x370. Lämminilmaventtiilin aukkoa on helppo käyttää hyödyksi välihormiputkea asennettaessa.
